Kompleksowy przewodnik po różnych typach pułapek parowych: rozwiązania mechaniczne, termostatyczne i termodynamiczne

Wszystkie kategorie

różne typy pułapek parowych

Zawory kondensatowe są kluczowymi elementami przemysłowych systemów pary, zaprojektowanymi do automatycznego odprowadzania skropliny, powietrza oraz innych gazów nieskraplających się, przy jednoczesnym zapobieganiu ucieczce pary świeżej. Zrozumienie różnych typów zaworów kondensatowych jest kluczowe dla optymalizacji efektywności energetycznej i prawidłowego funkcjonowania systemu. Wyróżnia się trzy główne kategorie zaworów kondensatowych, z których każda wykorzystuje odmienne zasady działania w celu skutecznego usuwania skropliny. Zawory mechaniczne działają na podstawie różnic gęstości między parą a skropliną, stosując mechanizmy pływakowe lub konstrukcje z odwróconym wiadrem do sterowania odprowadzaniem. Reagują one bezpośrednio na poziom cieczy, co czyni je szczególnie niezawodnymi w przypadku ciągłego odprowadzania skropliny. Zawory termostatyczne funkcjonują poprzez wykrywanie różnic temperatury pomiędzy parą a skropliną, wykorzystując elementy bimetaliczne, worki rozszerzalnościowe lub urządzenia oparte na rozszerzalności cieczy do regulacji pracy. Doskonale sprawdzają się w zastosowaniach, w których kluczowe jest precyzyjne sterowanie temperaturą. Zawory termodynamiczne wykorzystują dynamiczne właściwości przepływającej pary i skropliny, działając za pomocą mechanizmów tarczowych lub impulsowych, reagujących na zmiany ciśnienia i prędkości przepływu. Każdy typ zaworu kondensatowego oferuje specyficzne cechy technologiczne, które czynią go odpowiednim do określonych zastosowań. Zawory mechaniczne zapewniają znakomitą wydajność przy dużych ilościach skropliny oraz stabilną pracę przy różniących się wartościach ciśnienia. Zawory termostatyczne charakteryzują się doskonałą zdolnością odprowadzania powietrza oraz precyzyjną kontrolą temperatury, co czyni je idealnym wyborem w aplikacjach grzewczych. Zawory termodynamiczne cechują się zwartą konstrukcją i wysoką odpornością, co czyni je doskonałym rozwiązaniem w środowiskach o wysokim ciśnieniu oraz tam, gdzie dostępna jest ograniczona przestrzeń. Wybór odpowiedniego typu zaworu kondensatowego zależy od wielu czynników, takich jak ciśnienie robocze, ilość skropliny, wymagania montażowe oraz konkretne potrzeby procesowe. Nowoczesne technologie zaworów kondensatowych wykorzystują zaawansowane materiały i metody produkcji w celu zwiększenia trwałości, ograniczenia konieczności konserwacji oraz poprawy ogólnej wydajności systemu. Prawidłowa znajomość różnych typów zaworów kondensatowych umożliwia inżynierom i menedżerom obiektów podejmowanie świadomych decyzji, które optymalizują wydajność systemów pary, jednocześnie minimalizując marnowanie energii i koszty eksploatacyjne.

Popularne produkty

ZOBACZ SZCZEGÓŁY

Hurtownia stabilnych i czułych zaworów kondensatowych od producentów – duże przepływy, dobre uszczelnienie, zawór pływakowy z kulą do odprowadzania skroplin

ZOBACZ SZCZEGÓŁY

Zawór bezpieczeństwa parowego o dużym przepływie i wysokiej wytrzymałości – kompaktowa konstrukcja, zawory pływakowe z dźwignią i kulą do odprowadzania skroplin

ZOBACZ SZCZEGÓŁY

Zawory sterujące o dużej przepustowości i niezawodnej pracy, łatwe w konserwacji – zawór jednosiedziowy do przemysłu naftowego i gazowniczego

ZOBACZ SZCZEGÓŁY

Sprawnie działający i oszczędzający energię zawór kondensatowy typu odwróconego wiaderka zapobiegający zanieczyszczeniom, przeznaczony do przemysłu petrochemicznego

Zalety różnych typów pułapek parowych wykraczają daleko poza podstawowe usuwanie skroplin, zapewniając mierzalne korzyści bezpośrednio wpływające na efektywność eksploatacji i oszczędności kosztowe. Mechaniczne pułapki parowe zapewniają wyjątkową niezawodność dzięki swojej prostej, solidnej konstrukcji działającej bez zewnętrznych źródeł zasilania. Te pułapki skutecznie usuwają duże ilości skroplin, co czyni je idealnym rozwiązaniem w aplikacjach o dużym obciążeniu, takich jak główne przewody pary i urządzenia procesowe. Ich zdolność do natychmiastowego odprowadzania skroplin w momencie ich powstania zapobiega uderzeniom wody i korozji, chroniąc cenne inwestycje w sprzęt. Ciągła praca mechanicznych pułapek gwarantuje stałą efektywność wymiany ciepła, redukując zużycie energii oraz utrzymując optymalne temperatury procesowe. Pułapki termostatyczne wyróżniają się doskonałą skutecznością usuwania powietrza, automatycznie odprowadzając gazy nieskraplalne, które mogą znacząco obniżyć efektywność wymiany ciepła. Ta funkcja eliminacji powietrza zapobiega powstawaniu obszarów chłodniejszych w systemach grzewczych i zapewnia jednolite rozprowadzenie temperatury w całej aplikacji. Pułapki te szybko reagują na zmiany temperatury, zapewniając precyzyjną kontrolę warunków procesowych przy jednoczesnym zapobieganiu utracie pary. Ich kompaktowa konstrukcja oraz wszechstronne opcje montażu zapewniają elastyczność i opłacalność instalacji w różnych konfiguracjach systemów. Pułapki termodynamiczne charakteryzują się nadzwyczajną trwałością i minimalnymi wymaganiami serwisowymi dzięki prostej budowie z niewielką liczbą części ruchomych. Te pułapki wytrzymują wysokie ciśnienia i temperatury, zachowując stabilną wydajność w szerokim zakresie pracy. Szybkie otwieranie i zamykanie zapobiega utracie pary i jednocześnie zapewnia szybkie odprowadzanie skroplin, optymalizując efektywność energetyczną. Lekka konstrukcja oraz standardowe połączenia ułatwiają instalację i wymianę, redukując koszty robocizny oraz czas postoju systemu. Wszystkie typy pułapek parowych przyczyniają się do istotnych oszczędności energii poprzez zapobieganie utracie pary i utrzymywanie efektywnej wymiany ciepła. Poprawny dobór i dobrane wymiary pułapek eliminują zalew skroplinami, ograniczając korozję i wydłużając żywotność sprzętu. Automatyczna praca tych urządzeń minimalizuje konieczność interwencji ręcznej, obniżając koszty konserwacji i poprawiając bezpieczeństwo. Nowoczesne konstrukcje pułapek parowych wykorzystują ulepszone materiały uszczelniające oraz precyzyjne technologie produkcyjne, co wydłuża okresy międzykonserwacyjne i zmniejsza częstotliwość wymiany. Te zalety przekładają się bezpośrednio na poprawę rentowności poprzez niższe rachunki za energię, mniejsze wydatki serwisowe oraz zwiększoną niezawodność sprzętu. Zarządzający obiektami, którzy inwestują w odpowiednią technologię pułapek parowych, osiągają mierzalne korzyści w postaci poprawy efektywności systemu oraz ograniczenia zakłóceń w jego pracy.

Praktyczne wskazówki

Nov

Wznoszenie się na nowe szczyty: AcKaM Industrial dynamicznie rozwija się na rynku o wartości miliarda dolarów, osiągając wzrost sprzedaży w I połowie roku o 200%

POKAŻ WIĘCEJ

Nov

Innowacja w technologii izolacji termicznej! AcKaM wygłosiła przemówienie inaugurujące na Narodowej Konferencji Inżynierii Cieplnej 2024

POKAŻ WIĘCEJ

Nov

AcKaM: Wykorzystując falę o wartości tryliona juanów, inicjuje innowacje

POKAŻ WIĘCEJ

Uzyskaj bezpłatną ofertę

Nasz przedstawiciel skontaktuje się z Państwem wkrótce.

E-mail

Imię i nazwisko

Nazwa firmy

Wiadomość

0/1000

różne typy pułapek parowych

3 typy pułapek do pary

zautomatyzowana pułapka parowa

pułapka parowa do bezpośredniego ogrzewania

pułapki parowe do sterylizacji

pułapka do pary do przetwórstwa napojów

odpowietrznik parowy do CIP

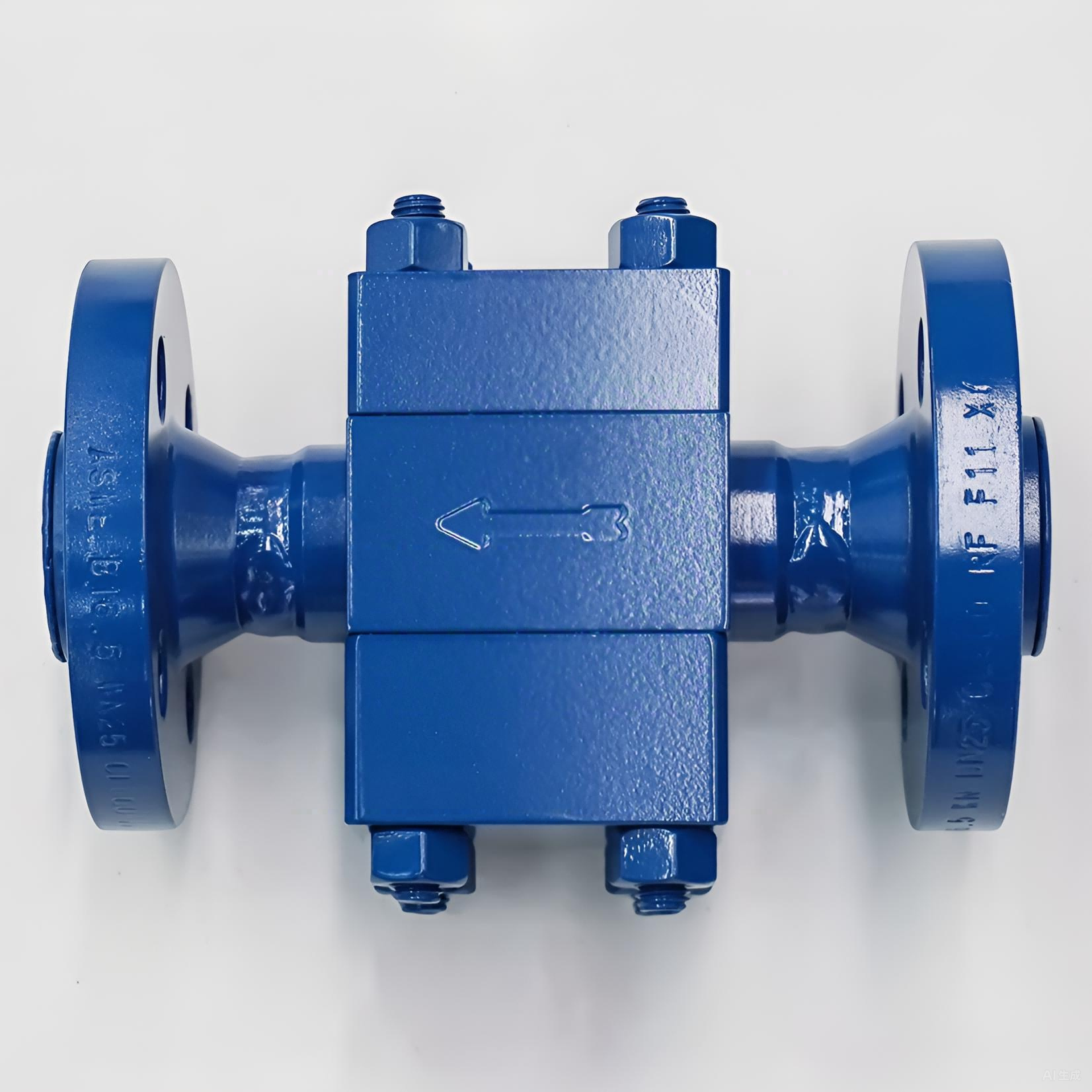

Nieporównywalna niezawodność i ciągła praca mechanicznych pułapek parowych

Mechaniczne odpowietrzniki parowe stanowią szczyt niezawodnego usuwania skroplin, wykorzystując podstawowe zasady fizyki, które zapewniają spójną wydajność w różnorodnych zastosowaniach przemysłowych. Te innowacyjne urządzenia działają na podstawie różnic gęstości między parą a ciekłą wodą, stosując konstrukcje z pływakiem lub odwróconym wiadrem, które reagują automatycznie na zmieniające się warunki bez konieczności zasilania zewnętrznego lub systemów sterowania. Odpowietrzniki mechaniczne typu pływakowe zawierają kulisty pływak, który unosi się wraz z gromadzeniem się skropliny, otwierając mechanizm zaworu do odprowadzania cieczy i automatycznie zamykając go przy zbliżaniu się pary. Ta zdolność do ciągłej regulacji pozwala tym odpowietrznikom efektywnie radzić sobie z różnymi obciążeniami skroplin – od minimalnych kropel po znaczne szczyty występujące podczas uruchamiania systemu lub zmian obciążenia. Konstrukcja z odwróconym wiadrem działa w inny sposób: para wpadająca do wiadra powoduje jego unoszenie i zamknięcie zaworu odpływowego, podczas gdy gromadzenie się skropliny sprawia, że wiadro opuszcza się i otwiera zawór do odprowadzania. Ta konstrukcja zapewnia wyjątkową trwałość i odporność na zanieczyszczenia, czyniąc ją idealną dla wymagających środowisk przemysłowych. Zalety niezawodności mechanicznych odpowietrzników parowych wynikają z ich prostej budowy oraz sprawdzonych komponentów, które przez dziesięciolecia skutecznie funkcjonują w licznych zastosowaniach na całym świecie. Odpowietrzniki te eliminują niepewność związaną z usuwaniem skroplin, reagując bezpośrednio na rzeczywiste warunki, a nie na ustalone wcześniej ustawienia czy sterowanie zewnętrzne. Ich zdolność do natychmiastowego odprowadzania skropliny zaraz po jej powstaniu zapobiega jej gromadzeniu się, co mogłoby prowadzić do uderzenia wodnego, korozji lub obniżenia efektywności wymiany ciepła. Możliwość pracy ciągłej zapewnia optymalne wykorzystanie energii poprzez utrzymanie suchych warunków pary w całym systemie oraz zapobieganie ucieczce wartościowej pary. Wymagania serwisowe pozostają minimalne dzięki solidnej konstrukcji i prostym zasadom działania; interwały konserwacji mierzy się zwykle w latach, a nie miesiącach. Uniwersalność mechanicznych odpowietrzników parowych czyni je odpowiednimi zarówno dla niskociśnieniowych systemów grzewczych, jak i dla wysokoprzepustowych linii pary technologicznej, zapewniając menedżerom obiektów niezawodne rozwiązanie, które dostosowuje się do zmieniających się wymagań operacyjnych, jednocześnie zapewniając stałą wydajność i długoterminową wartość.

W superiornej kontroli temperatury i usuwaniu powietrza za pomocą termostatycznych pułapek parowych

Termostatyczne odpowietrzniki parowe zapewniają nieporównywaną precyzję w zastosowaniach wrażliwych na temperaturę dzięki zaawansowanej zdolności rozróżniania pary, skropliny i powietrza na podstawie właściwości termicznych, a nie przesunięć mechanicznych. Te nowoczesne urządzenia wykorzystują elementy reagujące na temperaturę, takie jak paski bimetaliczne, zespoły membranowe lub komory rozszerzalności cieczy, które reagują na różnicę temperatury między parą nasyconą a skropliną podchłodzoną. Zasada działania termostatycznego umożliwia tym odpowietrznikom pozostawać zamkniętym w obecności pary i otwierać się jedynie wtedy, gdy skroplina wystarczająco się ochłodzi, co sygnalizuje konieczność jej odprowadzenia. To sterowanie oparte na temperaturze zapobiega utracie pary przy jednoczesnym zapewnieniu efektywnego usuwania skropliny, optymalizując oszczędność energii w całym układzie. Możliwość eliminacji powietrza przez termostatyczne odpowietrzniki parowe zapewnia kluczowe korzyści w zastosowaniach grzewczych, gdzie gazy nieskraplalne mogą powodować obszary chłodniejsze i obniżać skuteczność wymiany ciepła. Podczas uruchamiania układu lub za każdym razem, gdy powietrze przedostaje się do przewodów pary, te odpowietrzniki automatycznie odprowadzają gazy nieskraplalne, zachowując przy tym czułość na powstawanie skropliny. Ta dwufunkcyjność eliminuje potrzebę stosowania oddzielnych odpowietrzników w wielu zastosowaniach, upraszczając projekt układu i redukując koszty instalacji. Precyzyjna kontrola temperatury oferowana przez termostatyczne odpowietrzniki parowe czyni je niezastąpionymi w zastosowaniach procesowych, w których utrzymanie określonych zakresów temperatury jest kluczowe dla jakości produktu lub wydajności procesu. Odpowietrzniki te można kalibrować tak, aby otwierały się przy ustalonych poziomach podchłodzenia, umożliwiając inżynierom zoptymalizowanie równowagi między oszczędnością energii a odprowadzaniem skropliny zgodnie z konkretnymi wymaganiami aplikacji. Kompaktowa konstrukcja i lekka masa termostatycznych odpowietrzników parowych ułatwiają ich montaż w miejscach o ograniczonej przestrzeni oraz zapewniają elastyczność orientacji montażowej, dostosowaną do różnych konfiguracji rurociągów. Nowoczesne elementy termostatyczne wykorzystują zaawansowane materiały i technologie produkcyjne, które zwiększają czułość i wydłużają czas eksploatacji, zmniejszając częstotliwość konserwacji oraz zakłócenia w pracy. Potencjał oszczędności energii w przypadku termostatycznych odpowietrzników parowych jest znaczny, szczególnie w systemach grzewczych, gdzie ich zdolność odprowadzania powietrza zapewnia jednolite rozprowadzanie ciepła i zapobiega marnowaniu energii spowodowanemu gromadzeniem się gazów nieskraplalnych. Operatorzy obiektów korzystają z poprawy wydajności układu, obniżenia kosztów energii oraz wzmocnienia kontroli procesu po wdrożeniu tych urządzeń reagujących na temperaturę w odpowiednich zastosowaniach.

Wyjątkowa trwałość i wszechstronna wydajność pułapek parowych termodynamicznych

Termodynamiczne odpowietrzniki parowe rewolucjonizują zarządzanie skropliną dzięki sprytnemu wykorzystaniu dynamiki płynów i różnic ciśnień, tworząc solidne rozwiązanie, które doskonale sprawdza się w wymagających warunkach wysokiego ciśnienia i temperatury, gdzie inne typy odpowietrzników mogą zawodzić. Te wyjątkowe urządzenia działają na zasadzie, że para i skroplina wykazują różne charakterystyki przepływu przez kontrolowane otwory, wykorzystując prosty mechanizm tarczy reagującej na zmiany dynamicznego ciśnienia – bez konieczności stosowania czujników temperatury czy mechanicznych układów pływakowych. Cykl pracy termodynamicznej rozpoczyna się, gdy skroplina przepływa pod tarczą, powodując spadek ciśnienia, który unosi tarczę i otwiera odpowietrznik do odprowadzania. Gdy zbliża się para, przepływ o dużej prędkości generuje różnice ciśnień, które zamykają tarczę, zapobiegając ucieczce pary i utrzymując odpowietrznik w pozycji zamkniętej aż do ponownego gromadzenia się skropliny. Ten samoregulujący się mechanizm działa skutecznie w szerokim zakresie ciśnień – od niskociśnieniowych zastosowań grzewczych po przemysłowe procesy wysokociśnieniowe przekraczające kilkaset PSI. Niezwykła trwałość termodynamicznych odpowietrzników parowych wynika z ich uproszczonego projektu z minimalną liczbą części ruchomych, zwykle ograniczonego do tarczy, gniazda i pokrywy, które wytrzymują ekstremalne warunki bez utraty właściwości. Brak skomplikowanych mechanizmów, delikatnych worków gumowych ani precyzyjnych układów pływakowych eliminuje typowe punkty awarii oraz zapewnia odporność na uderzenia hydrauliczne, zanieczyszczenia i korozyjną skroplinę, które mogłyby uszkodzić bardziej skomplikowane konstrukcje odpowietrzników. Małe gabaryty i lekka konstrukcja termodynamicznych odpowietrzników parowych czynią je idealnym wyborem tam, gdzie występują ograniczenia przestrzenne lub ograniczenia związane z masą, a standardowe połączenia gwintowe lub kołnierzowe ułatwiają wymianę i konserwację. Odpowietrzniki te szczególnie dobrze sprawdzają się w zastosowaniach z niestałym lub zmiennym obciążeniem skroplinowym, takich jak linie izolowane cieplnie, małe richi wymienniki ciepła oraz systemy dystrybucji, gdzie zdolność do szybkiego cyklowania zapobiega gromadzeniu się skropliny przy jednoczesnym minimalizowaniu utraty pary. Wszechstronne cechy eksploatacyjne umożliwiają termodynamicznym odpowietrznikom parowym obsługę pary przegrzanej, która mogłaby uszkodzić odpowietrzniki wrażliwe na temperaturę, czyniąc je wartościowym rozwiązaniem w procesach wysokotemperaturowych. Zalety serwisowe obejmują przedłużone interwały konserwacji dzięki solidnej konstrukcji oraz samoczyszczącemu się działaniu, które zapobiega gromadzeniu się zanieczyszczeń, a prosta procedura wymiany tarczy minimalizuje czas przestoju i koszty serwisu w momencie, gdy konserwacja staje się konieczna.
