W jaki sposób pułapka parowa pływakowa efektywnie radzi sobie ze zmiennym przepływem kondensatu?

Systemy parowe w obiektach przemysłowych stają przed kluczowym wyzwaniem: efektywnym usuwaniem skroplin przy jednoczesnym utrzymaniu optymalnego ciśnienia i temperatury pary. Pułapka parowa pływakowa zawór odpowietrzający parę stanowi jedno z najbardziej niezawodnych rozwiązań mechanicznych do obsługi zmiennych ilości skroplin, automatycznie dopasowując się do zmieniających się warunków przepływu bez konieczności stosowania zewnętrznego zasilania lub systemów sterowania. Urządzenia te wykorzystują prostą, lecz skuteczną zasadę wyporności: pusty w środku pływak unosi się i opuszcza się wraz ze zmianami poziomu skroplin, napędzając wewnętrzną mechanikę zaworu, która zapewnia ciągłe odprowadzanie skroplin i jednocześnie zapobiega utracie cennej pary.

Zastosowania przemysłowe pary wymagają precyzyjnego zarządzania skropliną w celu utrzymania wydajności systemu i zapobiegania uszkodzeniom urządzeń. Mechanizm pułapki parowej typu float reaguje natychmiastowo na zmiany objętości skropliny, co czyni go szczególnie wartościowym w procesach, w których warunki obciążenia ulegają zmianie w trakcie cykli eksploatacyjnych. W przeciwieństwie do alternatywnych rozwiązań termostatycznych lub termodynamicznych konstrukcje oparte na zasadzie float zapewniają stałą wydajność niezależnie od różnic ciśnień czy zmian temperatury, dzięki czemu są preferowanymi rozwiązaniami w kluczowych zastosowaniach pary.

Zrozumienie zasad działania oraz charakterystyk wydajnościowych technologii zaworów pływakowych do odprowadzania kondensatu pozwala inżynierom ds. infrastruktury zoptymalizować sprawność systemów parowych, jednocześnie ograniczając zapotrzebowanie na konserwację oraz koszty energetyczne. Nowoczesne konstrukcje zaworów pływakowych wykorzystują zaawansowane materiały i precyzyjne techniki wytwarzania, które zwiększają ich trwałość i wydłużają interwały serwisowe, czyniąc je opłacalnymi inwestycjami zapewniającymi długotrwałą niezawodność systemów parowych.

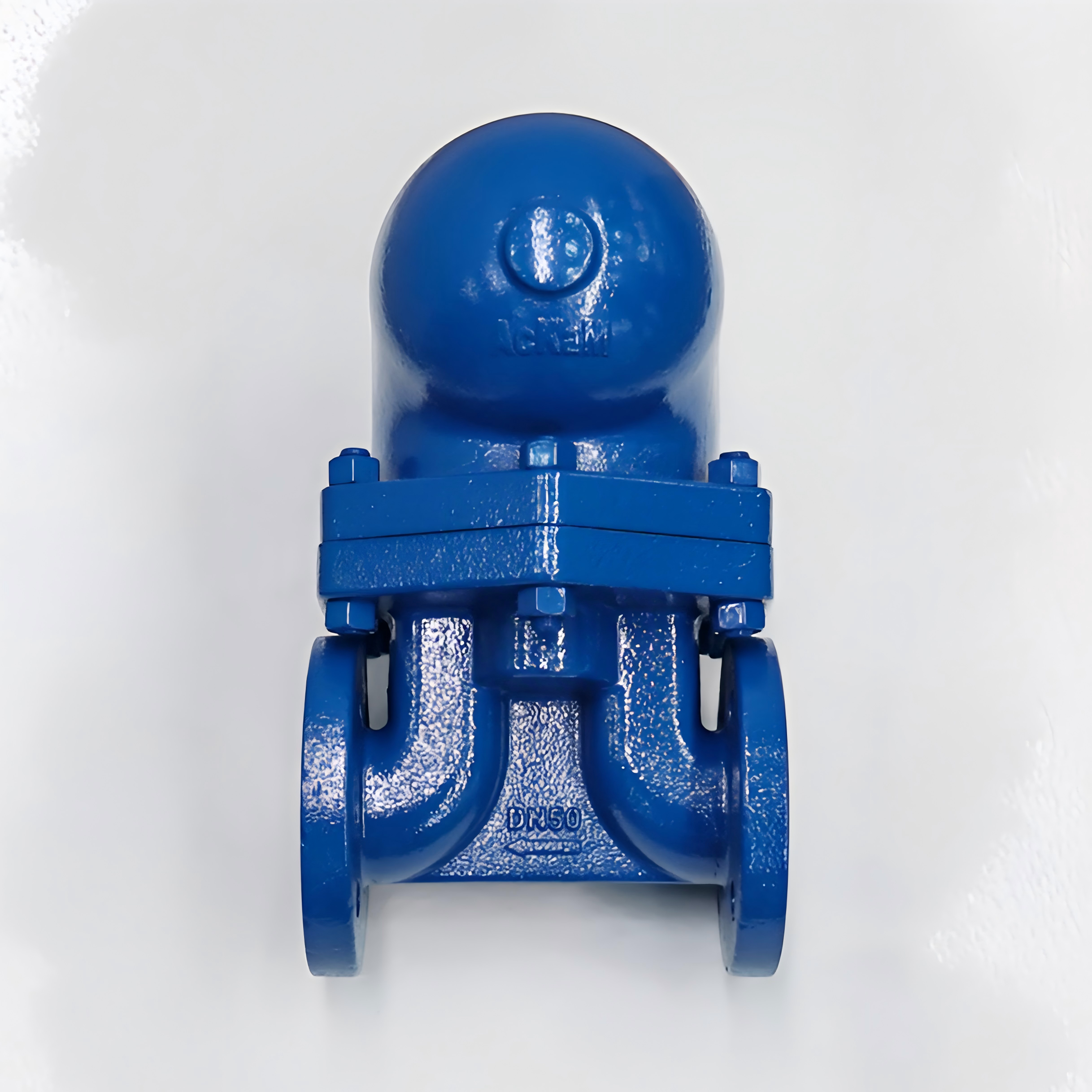

Podstawowe zasady działania systemów pułapek parowych typu float

Mechanizm sterowania zaworem oparty na zasadzie pływania

Podstawowa funkcjonalność pułapki parowej typu pływak opiera się na zasadzie Archimedesa: uszczelniony, pusty w środku pływak podlega działaniu siły wyporu proporcjonalnej do objętości skroplonej pary wypartej przez pływak. W miarę gromadzenia się skroplonej pary w obudowie pułapki poziom cieczy rośnie, zwiększając siłę wyporu działającą na pływak, co powoduje jego unoszenie się i otwarcie zaworu odpływowego za pośrednictwem mechanicznego układu przekładni. Ta bezpośrednia więź mechaniczna zapewnia natychmiastową reakcję na obecność skroplonej pary bez opóźnień ani zwłoki wynikającej z działania systemu sterowania.

Gdy poziom skroplonej pary spada, pływak opuszcza się pod wpływem siły grawitacji, zamykając zawór w celu zapobiegania ucieczce pary. Konstrukcja pułapki parowej typu pływak uwzględnia precyzyjną kalibrację między przemieszczeniem pływaka a otwarciem zaworu, zapewniając wystarczającą wydajność odpływu przy jednoczesnym szczelnym zamknięciu zaworu w sytuacji, gdy w pułapce znajduje się wyłącznie para. To samo-regulujące zachowanie czyni pułapki typu pływak szczególnie odpowiednimi do zastosowań o bardzo zmiennej ilości skroplonej pary.

Mechanizmy połączeń wewnętrznych różnią się w zależności od producenta: niektóre wykorzystują bezpośrednie połączenia dźwigniowe, podczas gdy inne stosują bardziej złożone układy redukcji prędkości obrotowej za pomocą przekładni w celu zwiększenia czułości. Przewaga mechaniczna zapewniana przez te połączenia umożliwia generowanie znacznych sił otwierających zawór nawet przy niewielkich przesunięciach pływaka, co gwarantuje niezawodne działanie nawet przy dużych różnicach ciśnień lub podczas odprowadzania skroplin zawierających cząstki stałe.

Charakterystyka ciągłego odprowadzania

W przeciwieństwie do pułapek parowych o okresowym odprowadzaniu, które gromadzą skropliny przed ich cyklicznym zwalnianiem, systemy pułapek pływakowych zapewniają ciągłe odprowadzanie proporcjonalne do szybkości powstawania skroplin. To ciągłe działanie zapobiega ochłodzeniu skroplin wewnątrz obudowy pułapki, utrzymując wyższe temperatury w układzie oraz poprawiając ogólną wydajność wymiany ciepła w całej sieci dystrybucji pary.

Proporcjonalna charakterystyka odpowiedzi oznacza, że niewielkie ilości skroplin powodują częściowe otwarcie zaworu, podczas gdy duże obciążenia powodują pełne otwarcie zaworu w celu zapewnienia maksymalnej wydajności odprowadzania. Takie działanie modulujące optymalizuje efektywność energetyczną, minimalizując utratę pary podczas warunków obciążenia niskiego, jednocześnie gwarantując wystarczającą zdolność odprowadzania podczas okresów szczytowego zapotrzebowania. zastawa parowa z pływakiem automatycznie dostosowuje swoją wydajność odprowadzania bez konieczności zewnętrznego wpływu sterującego, co zmniejsza złożoność systemu oraz wymagania serwisowe.

Możliwość ciągłego odprowadzania zapobiega również warunkom uderzenia hydraulicznego, które mogą wystąpić przy nagłym uwolnieniu dużych objętości skroplin. Stopniowe, proporcjonalne odprowadzanie zapewnia stałe warunki przepływu w rurociągach zwrotnych, zmniejszając naprężenia w rurach i wydłużając żywotność elementów systemu, a także poprawiając ogólną niezawodność systemu pary.

Możliwości obsługi zmiennego przepływu oraz optymalizacja wydajności

Adaptacyjna reakcja na zmiany obciążenia

Zastosowania przemysłowe pary wodnej często doświadczają znacznych zmian obciążenia z powodu wymagań procesowych, cykliczności działania urządzeń oraz sezonowych zapotrzebowania. Poprawnie zaprojektowany odpowietrznik pływakowy radzi sobie z tymi zmianami dzięki swoim wrodzonym cechom samoregulacji, automatycznie dostosowując wydajność odprowadzania w oparciu o rzeczywiste tempo powstawania skropliny, a nie na podstawie wstępnie określonych ustawień lub sterowania opartego na czasie.

W okresach wysokiego obciążenia zwiększone tempo powstawania skropliny powoduje podniesienie się pływaka i szersze otwarcie zaworu, aby obsłużyć większe objętości przepływu. Z kolei w warunkach niskiego obciążenia obniżenie poziomu skropliny powoduje częściowe zamknięcie zaworu, zapewniając przy tym wystarczające odprowadzanie skropliny i minimalizując utratę pary. To adaptacyjne zachowanie gwarantuje optymalną wydajność w całym zakresie pracy bez konieczności ręcznej regulacji ani ingerencji zewnętrznych systemów sterowania.

Czas reakcji zaporu pływakowego na zmiany obciążenia zależy od objętości korpusu zaporu oraz właściwości skropliny, ale zwykle występuje w ciągu kilku sekund po zmianach przepływu. Ta szybka reakcja zapobiega gromadzeniu się skropliny, które mogłoby obniżyć wydajność wymiany ciepła lub spowodować odchylenia temperatury procesu. Nowoczesne konstrukcje zaporów pływakowych minimalizują objętość wewnętrzną, zachowując przy tym integralność strukturalną, co daje dalsze poprawy czasów reakcji na zmieniające się warunki eksploatacyjne.

Nieczułość na ciśnienie i stabilna praca

Zapory parowe oparte na zasadzie pływaka zapewniają stałą wydajność przy różnych różnicach ciśnień, w przeciwieństwie do niektórych innych technologii zaporów, które wymagają określonych zależności ciśnień do prawidłowego działania. Zasada siły wyporu pozostaje skuteczna niezależnie od ciśnienia w układzie, dzięki czemu instalacje zaporów pływakowych nadają się do zastosowań z niestabilnym ciśnieniem wstępny lub zmiennym ciśnieniem zwrotnym w rurociągach powrotnych.

Nieodpowiedzialność ciśnienia eliminuje konieczność stosowania zaworów redukcyjnych ciśnienia lub złożonych systemów sterowania w wielu zastosowaniach, upraszczając montaż i obniżając początkowe koszty. Działanie mechaniczne opiera się wyłącznie na obecności skropliny, a nie na różnicach ciśnienia czy temperatury, zapewniając niezawodną pracę nawet podczas uruchamiania, zatrzymywania lub nietypowych warunków eksploatacji systemu.

Stabilna praca w warunkach zmieniającego się ciśnienia czyni technologię pułapek parowych typu pływak szczególnie wartościową w systemach dystrybucji pary obsługujących wiele procesów o różnych wymaganiach co do ciśnienia. Stała wydajność odprowadzania przyczynia się do utrzymania wydajności systemu oraz ogranicza złożoność projektowania i eksploatacji systemów parowych.

Cechy konstrukcyjne zapewniające zwiększoną wydajność i niezawodność

Zaawansowane materiały i metody konstrukcji

Współczesna konstrukcja pułapek parowych typu pływak wykorzystuje materiały odporno na korozję, specjalnie dobrane do warunków eksploatacji w środowisku pary, w tym stopów o wysokiej odporności na temperaturę dla elementów wewnętrznych oraz stali nierdzewnej lub żeliwa odlewniczego do wykonania obudowy. Takie wybory materiałowe wydłużają czas użytkowania bez utraty właściwości eksploatacyjnych w trudnych warunkach pracy, takich jak wysoka temperatura, korozyjny kondensat oraz naprężenia mechaniczne wynikające z cykli zmian ciśnienia.

Precyzyjne techniki produkcyjne zapewniają ścisłe dopasowanie tolerancji między ruchomymi elementami, minimalizując wycieki wewnętrzne i jednoczesne zapewniając płynną pracę przez cały okres użytkowania. Zaawansowane metody frezowania i obróbki powierzchni zmniejszają tarcie i zużycie, wydłużając interwały konserwacji oraz poprawiając ogólną niezawodność. Wewnętrzne elementy pułapek parowych typu pływak poddawane są specjalnym procesom obróbki cieplnej, które zwiększają ich trwałość oraz odporność na skutki cykli termicznych.

Technologia uszczelnień znacznie się rozwinęła – współczesne pułapki pływakowe wykorzystują uszczelki elastomerowe zaprojektowane specjalnie do zastosowań w systemach pary. Takie uszczelki zachowują swoje właściwości w szerokim zakresie temperatur oraz odporność na degradację spowodowaną chemicznymi składnikami skroplin i cząstkami stałymi, które mogą występować w przemysłowych systemach pary.

Zintegrowane elementy filtrujące i gromadzenie brudu

Wiele nowoczesnych konstrukcji pułapek pływakowych do pary zawiera wbudowane elementy filtrujące, które pozwalają na przechwytywanie zanieczyszczeń i osadów przed ich dotarciem do pływaka lub zaworu. Te wewnętrzne filtry zwykle wykonane są z drobnej siatki zoptymalizowanej pod kątem pracy z parą, przy jednoczesnym zapewnieniu wystarczającej powierzchni otwartej, aby ograniczyć spadek ciśnienia i skutecznie usuwać szkodliwe zanieczyszczenia.

Komory zbierania brudu pozwalają na osiadanie gromadzących się zanieczyszczeń w miejscu oddzielonym od kluczowych elementów roboczych, zapobiegając zakłócaniu ruchu pływaka lub nieprawidłowemu usadzeniu zaworu. Niektóre modele pułapek parowych z pływakiem są wyposażone w połączenia do odpowietrzania, umożliwiające okresowe czyszczenie bez konieczności demontażu, co skraca czas konserwacji i poprawia gotowość systemu.

Zintegrowanie funkcji filtracji i zbierania eliminuje potrzebę montowania osobnych siatek w wielu zastosowaniach, redukując złożoność systemu oraz potencjalne punkty przecieków, a jednocześnie zapewniając czystą pracę wewnętrznych mechanizmów. Takie zintegrowane podejście zwiększa ogólną niezawodność systemu, upraszczając jednocześnie procedury instalacji i konserwacji.

Uwagi dotyczące instalacji i integracji systemu

Dobór odpowiedniego rozmiaru i kryteria selekcji

Wybór odpowiedniej pojemności pułapek parowych typu pływak wymaga dokładnej oceny maksymalnych szybkości powstawania skroplin, ciśnień roboczych oraz różnic ciśnień w układzie. Zbyt duże pułapki mogą działać niestabilnie lub powodować nadmierne utraty pary, podczas gdy zbyt małe jednostki nie są w stanie obsłużyć szczytowych obciążeń skroplin, co prowadzi do ich gromadzenia się i obniżenia wydajności wymiany ciepła w całym układzie parowym.

Producenci dostarczają szczegółowych wykresów doboru rozmiarów oraz metod obliczeniowych służących do określania optymalnej pojemności pułapek parowych typu pływak na podstawie obciążenia cieplnego, współczynników bezpieczeństwa oraz warunków eksploatacyjnych. Obliczenia te zwykle uwzględniają obciążenia uruchomieniowe, które mogą przekraczać normalne szybkości powstawania skroplin o znaczne wartości, zapewniając wystarczającą pojemność we wszystkich fazach działania układu.

Orientacja montażu wpływa na wydajność pułapek parowych typu float; większość konstrukcji wymaga montażu poziomego, aby zapewnić prawidłowe działanie pływaka. Montaż pionowy może być możliwy w przypadku specjalnie zaprojektowanych jednostek, ale zazwyczaj zmniejsza przepustowość i może negatywnie wpływać na niezawodność. Zastosowanie właściwych praktyk układania rurociągów – w tym odpowiedniego podparcia oraz kompensacji rozszerzalności – zapewnia długotrwałe, niezawodne działanie bez naprężeń mechanicznych w elementach pułapki.

Integracja z systemami sterowania parą

Choć działanie pułapek parowych typu float jest z natury automatyczne, ich integracja z nowoczesnymi sieciami monitoringu i sterowania systemami parowymi zapewnia cenne dane operacyjne oraz możliwości diagnostyczne. Czujniki temperatury i ciśnienia pozwalają monitorować wydajność pułapki, wykrywając potencjalne usterki jeszcze przed ich wpływem na sprawność systemu lub uszkodzeniem sprzętu.

Systemy zdalnego monitoringu mogą śledzić wzorce odprowadzania kondensatu, wykrywając zmiany, które mogą wskazywać na zużycie pułapek, ich zablokowanie lub inne problemy z wydajnością. Takie podejście do konserwacji predykcyjnej zmniejsza nieplanowane przestoje, jednocześnie optymalizując harmonogramy konserwacji na podstawie rzeczywistego stanu sprzętu, a nie arbitralnych odstępów czasowych.

Mechaniczna niezawodność pływakowej pułapki parowej czyni ją kompatybilną z systemami zautomatyzowanymi, zapewniając przy tym działanie awaryjne nawet w przypadku awarii systemu sterowania. Połączenie działania automatycznego z możliwościami monitoringu zapewnia optymalny balans między wydajnością a niezawodnością w nowoczesnych przemysłowych zastosowaniach pary.

Wymagania serwisowe i optymalizacja trwałości

Regularne inspekcje i monitorowanie wydajności

Regularna kontrola instalacji pułapek parowych typu float koncentruje się na ocenie stanu zewnętrznego, w tym połączeń rurociągów, integralności izolacji oraz oznak wycieku pary, które mogą wskazywać na zużycie lub uszkodzenie elementów wewnętrznych. Inspekcja wizualna powinna obejmować sprawdzenie korozji, uszkodzeń mechanicznych lub osiadania, które mogą wpływać na orientację i wydajność pułapki.

Monitorowanie wydajności obejmuje pomiar temperatury odprowadzanej skropliny oraz obserwację charakterystyki odprowadzania podczas normalnej pracy. Poprawnie działające pułapki parowe typu float odprowadzają skroplinę w temperaturze bliskiej temperatury nasycenia, podczas gdy nadmierne przeschłodzenie może wskazywać na ograniczoną pracę lub niewystarczającą wydajność. Emisja pary z otworu odprowadzania wskazuje na przeciek zaworu i wymaga inspekcji lub wymiany elementów wewnętrznych.

Okresowe badania z wykorzystaniem pomiaru temperatury, wykrywania ultradźwiękowego lub innych metod diagnostycznych pozwalają zidentyfikować pogorszenie wydajności jeszcze przed całkowitą awarią. Te techniki monitoringu umożliwiają planowanie konserwacji w oparciu o rzeczywisty stan urządzenia, co optymalizuje koszty konserwacji i zapewnia niezawodne działanie zaworów pływakowych w trybie „float” przez cały okres eksploatacji.

Procedury wymiany i aktualizacji komponentów

Wymiana elementów wewnętrznych obejmuje zwykle wymianę pływaka, gniazda zaworu oraz elementu uszczelniającego przy użyciu części zamiennych określonych przez producenta, zaprojektowanych specjalnie dla danego modelu zaworu i warunków eksploatacyjnych. Poprawne procedury demontażu zapobiegają uszkodzeniom komponentów i umożliwiają dokładne oczyszczenie oraz inspekcję powierzchni wewnętrznych.

Regeneracja gniazda zaworu może obejmować szlifowanie lub wymianę w zależności od wzorców zużycia i stanu powierzchni uszczelniającej. Kontrola pływaka obejmuje sprawdzanie obecności wgnieceń, pęknięć lub zanieczyszczeń wewnętrznych, które mogą wpływać na jego właściwości pływania. Mechanizmy połączeniowe pływakowych pułapek parowych wymagają smarowania i regulacji, aby zapewnić prawidłową pracę zaworu w całym zakresie eksploatacyjnym.

Możliwości ulepszenia mogą obejmować modernizację starszych pułapek pływakowych poprzez montaż ulepszonych komponentów wewnętrznych, zaawansowanych systemów uszczelniających lub wbudowanych funkcji monitoringu. Takie ulepszenia pozwalają wydłużyć okres eksploatacji oraz poprawić wydajność i zmniejszyć zapotrzebowanie na konserwację, co czyni je opłacalnymi inwestycjami w przypadku starszych systemów parowych.

Najczęściej zadawane pytania

Jaki zakres przepływu kondensatu może skutecznie obsługiwać typowa pływakowa pułapka parowa?

Większość przemysłowych konstrukcji pułapek parowych typu pływak obsłuży strumienie skroplin w zakresie od wartości bliskich zeru do maksymalnej nominalnej wydajności, zwykle obejmując stosunek przestawienia (turndown ratio) wynoszący 100:1 lub więcej. Taka szeroka zakresowość pracy czyni je odpowiednimi do zastosowań o bardzo zmiennej obciążeniu – od lekkich aplikacji grzewczych generujących minimalne ilości skroplin po intensywne procesy przemysłowe produkujące znaczne ilości skroplin. Proporcjonalna charakterystyka reakcji zapewnia wydajną pracę w całym tym zakresie bez pogorszenia parametrów eksploatacyjnych.

W jaki sposób orientacja montażu wpływa na wydajność pułapki parowej typu pływak

Jednostki z zaworem pływakowym wymagają montażu w położeniu poziomym, przy czym komora pływaka musi być prawidłowo zorientowana, aby zapewnić poprawne działanie na zasadzie siły wyporu. Montaż pionowy lub nachylony może uniemożliwić prawidłowe przemieszczanie się pływaka, co prowadzi do zmniejszenia wydajności odprowadzania kondensatu lub niestabilnego działania urządzenia. Większość producentów określa maksymalny dopuszczalny kąt montażu, zwykle w granicach 5–10 stopni od poziomu. Prawidłowa orientacja zapewnia niezawodne działanie zaworu oraz optymalną wydajność odprowadzania kondensatu przez cały okres eksploatacji.

Jakie czynniki decydują o czasie życia zaworu pływakowego w zastosowaniach przemysłowych

Okres użytkowania zależy przede wszystkim od warunków eksploatacji, w tym ciśnienia pary, składu chemicznego skropliny, częstotliwości cykli temperaturowych oraz czystości systemu. Wysokiej jakości konstrukcje pułapek parowych typu pływak zapewniają zwykle 5–10 lat niezawodnej pracy w normalnych warunkach przemysłowych. Czynniki skracające okres użytkowania to korozja wywołana skropliną, nadmiar zanieczyszczeń, nieodpowiednie doboru rozmiaru urządzenia oraz błędne praktyki montażowe. Regularne konserwacje i monitorowanie mogą znacznie wydłużyć okres użytkowania bez utraty optymalnej wydajności.

Czy pułapki parowe typu pływak mogą obsługiwać skroplinę zawierającą olej lub inne zanieczyszczenia

Standardowe konstrukcje pułapek parowych pływakowych mogą radzić sobie z lekkim zanieczyszczeniem olejem oraz typowymi zanieczyszczeniami kondensatu przemysłowego, choć przy silnym zanieczyszczeniu mogą być wymagane specjalne materiały lub modyfikacje konstrukcyjne. Olej i inne zanieczyszczenia mogą wpływać na pływalność pływaka oraz uszczelnienie zaworu, co potencjalnie obniża wydajność lub czas eksploatacji. W zastosowaniach o znacznym zanieczyszczeniu warto rozważyć stosowanie filtrów wstępnych lub specjalnych konstrukcji pułapek pływakowych o zwiększonej odporności na zanieczyszczenia oraz ułatwionym dostępie do konserwacji i czyszczenia elementów wewnętrznych.
