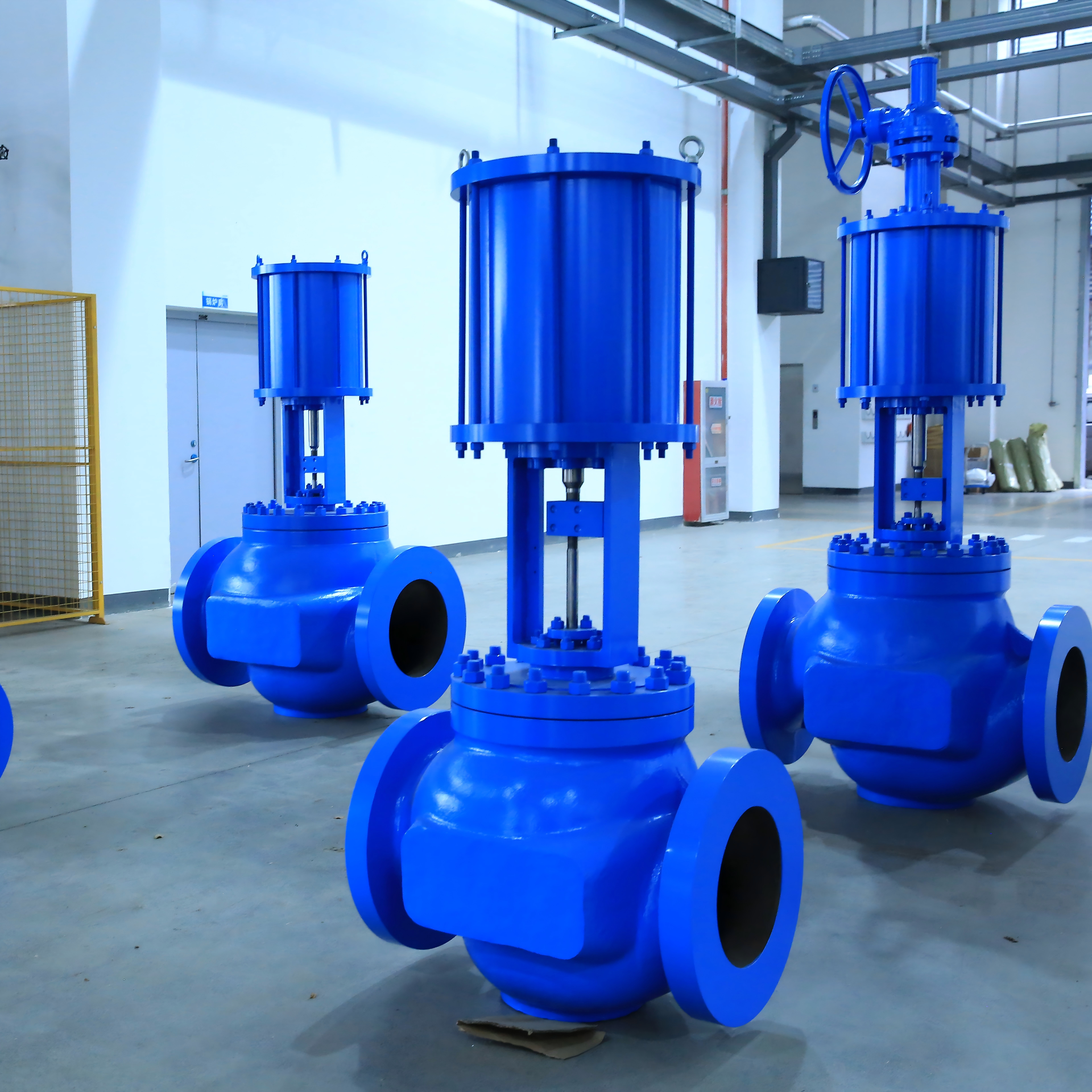

Hvordan påvirker trimdesign kontrollavsperringens ytelsesnøyaktighet?

Kontrollventilens nøyaktighet i ytelse avhenger i stor grad av den innviklede sammenhengen mellom utstyrsdesign og væskestrømskarakteristikker. Utstyret, som består av ventilstempel, sete og kasseanordning, avgjør hvor nøyaktig en kontrollventil kan modulere strømmen samtidig som den opprettholder stabil drift under varierende prosessforhold. Å forstå denne sammenhengen er avgjørende for ingeniører som velger reguleringsspenner som gir konsekvent ytelse i kritiske applikasjoner.

Trimdesignet påvirker direkte trykkfallskarakteristikken, nøyaktigheten til strømningskoeffisienten og området for justerbar strømning (rangeability). Moderne reguleringsspenner krever nøyaktig strømningskontroll over brede driftsområder, noe som gjør trimgeometrien til en avgjørende faktor for å oppnå ønsket nøyaktighet. Hver trimkonfigurasjon skaper unike strømmingsmønstre som påvirker ventilenes evne til å opprettholde konsekvente kontrollkarakteristika gjennom hele driftsområdet.

Grunnleggende trimkomponenter og deres innvirkning på nøyaktighet

Ventilpluggens geometri og strømmingsmodulering

Formen på ventilkorken bestemmer den grunnleggende strømningskarakteristikken til en reguleringsventil og påvirker nøyaktigheten direkte gjennom sin innvirkning på forholdet mellom stangposisjon og strømningshastighet. Lineære korker gir proporsjonale økninger i strømningshastighet i forhold til stangbevegelse, mens korker med lik prosentandel gir eksponentielle strømningskarakteristikker som kompenserer for trykkvariasjoner i systemet.

Korkdesignet påvirker også ventilenes evne til å opprettholde nøyaktighet ved lave strømningshastigheter. Profilerte korkoverflater skaper spesifikke hastighetsprofiler som minimerer kavitasjon og turbulens, begge faktorer som kan føre til feil i strømmåling og redusere reguleringsnøyaktigheten. Den geometriske nøyaktigheten til korkens bearbeiding overføres direkte til nøyaktigheten i strømningsreguleringen.

Avanserte korkdesigner inkluderer flere strømbaner eller trinnvis trykkreduserende funksjoner som forbedrer nøyaktigheten ved å gi mer stabile strømforhold. Disse konfigurasjonene reduserer virkningen av prosessforstyrrelser på kontrollventil ytelse, spesielt i applikasjoner med varierende trykk på innsiden.

Setets design påvirker tetthet og strømnøyaktighet

Setets geometri spiller en avgjørende rolle for nøyaktigheten til reguleringsspenner ved å definere tettingsgrensesnittet og egenskapene til den innledende strømåpningen. Settvinkelen, overflatebehandlingen og materialvalget bestemmer både lukkeevnen og nøyaktigheten til strømstarten når ventilen begynner å åpne seg.

Metallseter gir holdbarhet og temperaturmotstand, men krever presise maskinbearbeidingsavvik for å oppnå nøyaktig strømregulering. Myke seter gir bedre tetting, men kan deformeres under høyt trykk, noe som påvirker gjentageligheten av strømegenskapene. Valget mellom disse alternativene påvirker direkte reguleringsspenningens evne til å opprettholde konsekvent nøyaktighet over lengre driftsperioder.

Setebreddes og profilens utforming påvirker trykkhentegenskapene nedstrøms for kontrollpunktet. Smale seter gir bratte trykkfall som kan forbedre kontrollsensitiviteten, men som også kan øke støy og vibrasjoner. Brede seter gir en mer gradvis trykkreduksjon, noe som forbedrer stabiliteten, men som potensielt kan redusere kontrollresponsen.

Kassekonfigurasjon og strømningsstistekontroll

Kasseanordningen i en reguleringsventil utfører flere funksjoner som direkte påvirker nøyaktigheten, blant annet strømningsretning, trinnvis trykkfall og kavitasjonskontroll. Kassekonstruksjoner med flere trinn deler opp store trykkfall i mindre inkrementer, noe som reduserer sannsynligheten for kavitasjon og sikrer mer forutsigbare strømningskarakteristika.

Størrelsen på og plasseringen av åpningene i kassen bestemmer den effektive strømflatearealet ved ulike spindelposisjoner, noe som direkte påvirker ventilenes inneboende strømekarakteristikk. Nøyaktig fremstilte portgeometrier sikrer konstante strømkoeffisienter og forbedrer gjentageligheten av regulervektenes ytelse over flere enheter.

Materialer og overflatebehandlinger for kassen påvirker også nøyaktigheten ved å påvirke væskens grenselagskarakteristikk. Glatte overflater reduserer friksjonstap og trykkvariasjoner, mens strukturerte overflater kan brukes til å fremme spesifikke strømmønstre som forbedrer reguleringsstabiliteten i visse applikasjoner.

Trykkfallshåndtering gjennom trimdesign

Kavitasjonsforebygging og strømstabilitet

Effektiv trimdesign styrer trykkfallsegenskapene for å forhindre kavitasjon, som er en av de viktigste årsakene til redusert nøyaktighet i reguleringsspenner. Kavitasjon skaper uforutsigbare strømmingsmønstre og trykksvingninger som gjør nøyaktig strømningskontroll ekstremt vanskelig å oppnå og vedlikeholde.

Trimdesign mot kavitasjon bruker flere trinn for trykkreduksjon for å holde lokale trykk over damptrykket til prosessvæsken. Denne fremgangsmåten sikrer væskefasestrømning gjennom reguleringsspenneren og garanterer konstante strømningskoeffisienter samt forutsigbare reguleringskarakteristika over hele driftsområdet.

Geometrien til trykkreducerende elementer i trimmen påvirker dannelse og kollaps av dampbobler. Riktig designet trim skaper gradvis trykktilbakevinnelse som minimerer intensiteten til boblekollaps, noe som reduserer både støy og mekaniske krefter som kan påvirke nøyaktigheten til ventilstilling.

Strømningsstabilitet nedstrøms for reguleringsspenningen påvirkes også av trimdesignet. Jevne hastighetsprofiler og minimert turbulens bidrar til mer nøyaktig strømningsmåling og -regulering, spesielt i systemer der nedstrømsinstrumentering brukes til tilbakekoplingsregulering.

Optimalisering av regulerbarhetsområde gjennom geometrisk design

Regulerbarhetsområde, som er forholdet mellom maksimal og minimal regulerbar strømningshastighet, bestemmes i stor grad av trimgeometrien og dens virkning på ventilenes strømningskarakteristikkurve. Et høyt regulerbarhetsområde er avgjørende for reguleringsspenninger der nøyaktig regulering kreves over et bredt spekter av strømningsvariasjoner.

Trimdesigner som opprettholder konsekvent trykkfallskarakteristikk ved lave strømningshastigheter muliggjør bedre reguleringsnøyaktighet i den nedre delen av driftsområdet. Dette oppnås ved nøye valg av innledende strømningsportstørrelser og stempelkonturer som sikrer jevn strømningsstart uten plutselige økninger i strømningskoeffisienten.

Overgangen mellom ulike strømningsregimer i reguleringsspenningen må håndteres gjennom design av innredning for å opprettholde nøyaktighet. Skarpe endringer i strømningskarakteristikker kan føre til ustabilitet i reguleringen og redusere den effektive omfangsbarheten til ventilsystemet.

Påvirkning av materialevalg på innredningens ytelse

Effekter av hardhet og slitasjemotstand

Materialevalg for innredningskomponenter påvirker direkte langtidnøyaktigheten ved å bestemme slitasjemotstand og dimensjonell stabilitet. Harde materialer opprettholder nøyaktige geometriske forhold mellom stempel og sete over lengre driftsperioder, noe som bevarer de opprinnelige strømningskarakteristikken til reguleringsspenningen.

Erosjonsmotstand er spesielt viktig i applikasjoner med abrasive væsker eller høyhastighetsstrømningsforhold. Slitt innredning gir uforutsigbare strømningsmønstre og endrede trykkfallskarakteristikker, noe som svekker nøyaktigheten til reguleringsspenningen med tiden.

Materialkompatibilitet med prosessvæsker forhindrer korrosjon og kjemisk angrep som kan endre geometrien til trimdeler. Overflateforringelse fra kjemiske prosesser skaper ru overflate som øker turbulens og reduserer forutsigbarheten til strømningskontrollens egenskaper.

Temperaturstabilitet til trimmaterialer sikrer at geometriske forhold forblir konstante gjennom hele driftstemperaturområdet. Forskjeller i termisk utvidelse mellom komponenter kan føre til variasjoner i spillerom som påvirker nøyaktighet og repeterbarhet ved strømningskontroll.

Krav til overflatefinish for nøyaktig strømningskontroll

Spesifikasjoner for overflatefinish på trimkomponenter har målbare effekter på nøyaktigheten til reguleringsspenner gjennom deres innvirkning på utviklingen av grenselaget og trykkfallsegenskapene. Slike glatte overflater reduserer friksjonstap og skaper mer forutsigbare strømningsmønstre.

Forholdet mellom overflateruhet og Reynolds-tall påvirker overgangen mellom laminær og turbulent strømning innenfor reguleringsspenningen. Konsekvent overflatebehandling sikrer gjentagbare strømningsegenskaper mellom ulike ventilenheter og over tid.

Spesialiserte overflatebehandlinger kan brukes for å optimere strømningsegenskapene for spesifikke anvendelser. Disse behandlingene må bevare sine egenskaper gjennom hele levetiden til reguleringsspenningen for å sikre nøyaktig ytelse.

Krav til produksjonspresisjon

Innvirkning av dimensjonstoleranser på strømningsegenskaper

Ferdigstillingstoleranser for trimkomponenter fører direkte til variasjoner i strømningskoeffisienten og reguleringskarakteristikken. Strikte toleranser på kritiske mål sikrer at den faktiske ytelsen til reguleringsspenningen samsvarer med teoretiske prediksjoner og opprettholder konsekvens mellom enheter.

Den kumulative effekten av toleranser for enkelte komponenter bestemmer den totale nøyaktighetskapasiteten til reguleringsspenningen. Statistisk analyse av toleranseakkumulering hjelper med å optimere produksjonsspesifikasjoner for å oppnå ønskede ytelsesnivåer samtidig som kostnadseffektivitet opprettholdes.

Kvalitetskontrollprosedyrer under fremstilling av trim-komponenter må verifisere at geometriske forhold oppfyller spesifikasjonene for strømnøyaktighet. Dette inkluderer dimensjonsverifikasjon, overflatefinishmåling og sjekk av monteringsklaringer som påvirker ytelsen til reguleringsspenningen.

Avanserte fremstillingsmetoder, som presisjonsbearbeiding og koordinatmåling, gjør det mulig å produsere trim-komponenter med den dimensjonelle nøyaktigheten som kreves for reguleringsspenninger til høyytelsesapplikasjoner.

Monteringshensyn for bevarelse av nøyaktighet

Riktige monteringsprosedyrer er avgjørende for å bevare den nøyaktighetspotensialet som er designet inn i reguleringsspennejusteringskomponenter. Forurensning under montering kan skape overflatefeil eller dimensjonelle endringer som påvirker strømningskarakteristikken.

Monteringsdreiemomentspesifikasjoner sikrer at justeringskomponentene beholder riktige geometriske forhold uten å introdusere spenningsindusert deformasjon. Overstramming kan forvrenge tetningsflater, mens for svak stramming kan tillate bevegelser som påvirker nøyaktigheten.

Renlighetstandarder under montering forhindrer fremmedpartikler i å påvirke tetningsflater eller skape strømningshindringer. Selv små partikler kan påvirke reguleringsspennens nøyaktighet betydelig, spesielt i applikasjoner med presis strømningskontroll.

Ofte stilte spørsmål

Hvilken justeringsdesign gir høyest nøyaktighet for reguleringsspenner?

Fleretrinns design for anti-kavitasjonsinnstillinger gir vanligvis den høyeste nøyaktigheten ved å opprettholde stabile strømforhold over brede trykkfallområder. Disse designene bruker flere trinn for trykkreduksjon og nøyaktig konturerte strømbaner for å minimere turbulens og forhindre kavitasjon, noe som resulterer i forutsigbare strømegenskaper og utmerket reguleringsevne.

Hvordan påvirker valg av stempelmateriale langsiktig nøyaktighet for reguleringsspenner?

Valg av stempelmateriale påvirker direkte langsiktig nøyaktighet gjennom slitasjemotstand og dimensjonell stabilitet. Hårdede materialer som wolframkarbid eller keramikk beholder nøyaktige geometriske forhold lenger enn mykere materialer, og sikrer dermed opprettholdelse av opprinnelige strømegenskaper. Materiellkompatibilitet med prosessvæsker forhindrer korrosjon som kan endre innstillingsgeometrien og redusere nøyaktigheten med tiden.

Kan modifikasjoner av innstillingsdesign forbedre nøyaktigheten til eksisterende reguleringsspenner?

Ja, justeringsmodifikasjoner kan i mange tilfeller betydelig forbedre nøyaktigheten til styringsventiler. Oppgradering til anti-kavitasjonsjustering, endring av stempeleksentrisitet for ulike strømningskarakteristika eller forbedring av overflatefinish kan forbedre nøyaktighetsytelsen. Modifikasjonene må imidlertid være kompatible med eksisterende ventilkroppdesign og driftsforhold for å oppnå de ønskede forbedringene.

Hvilke produksjonstoleranser er mest kritiske for nøyaktigheten til styringsventiljustering?

De mest kritiske toleransene for justeringsnøyaktighet inkluderer spaltetoleranser mellom stempelet og setet, portdimensjoner og spesifikasjoner for overflatefinish. Toleranser for stempelets diameter påvirker direkte beregningene av strømmearealet, mens setets koncentrisitet sikrer jevne strømningsmønstre. Overflatefinish på tetningsflater påvirker både lukkeevnen og nøyaktigheten ved lav strømning, der typiske krav varierer fra 8 til 32 mikrotomm (microinches) avhengig av applikasjonskravene.
