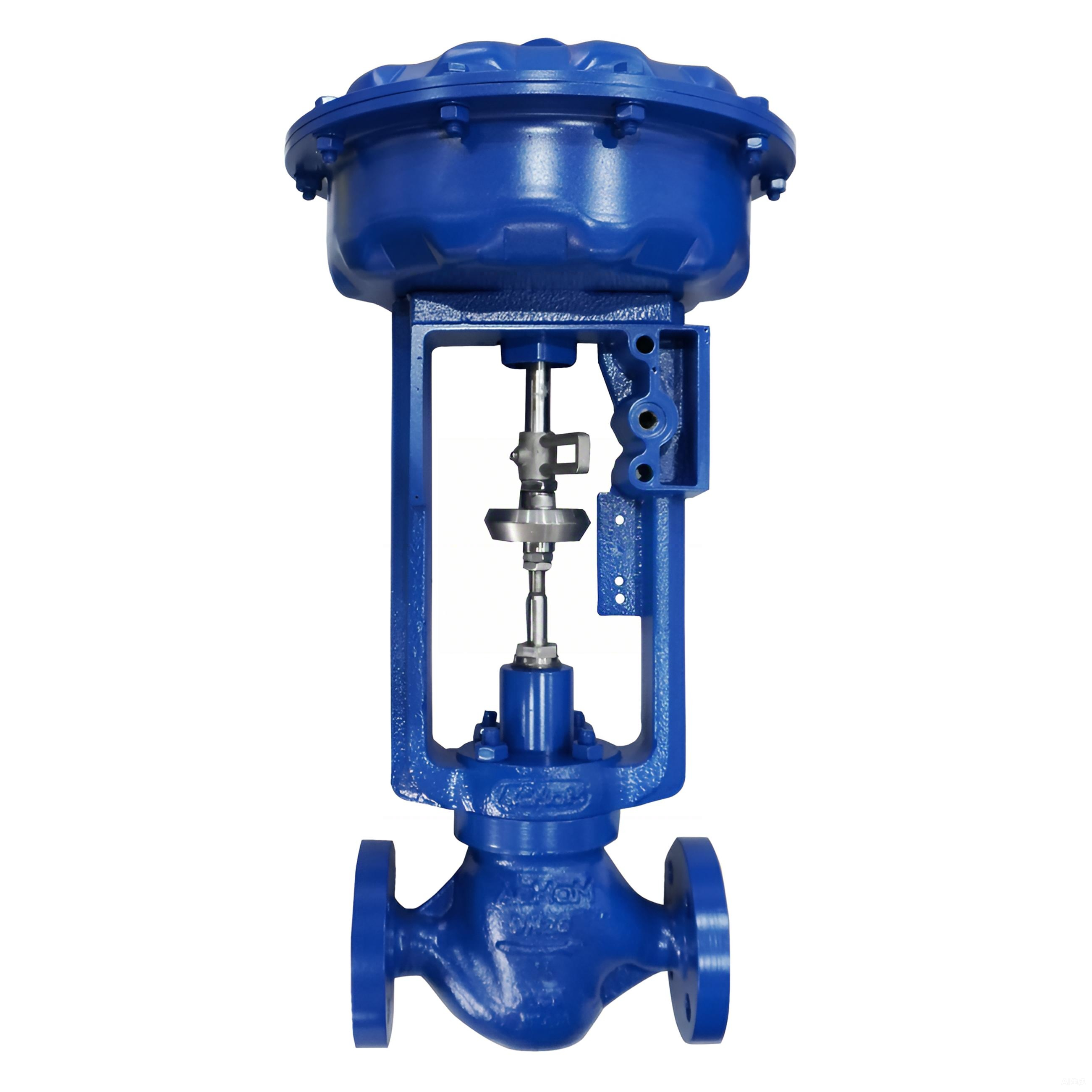

Hvordan velge riktig reguleringssventil for prosessoptimalisering?

Valg av den passende kontrollventil for industriell prosessoptimering krever nøye vurdering av flere tekniske og driftsmessige faktorer. Moderne produksjonsanlegg er sterkt avhengige av nøyaktige strømningsreguleringsmekanismer for å opprettholde optimal ytelse, redusere energiforbruket og sikre konsekvent produkt kvalitet. En velvalgt reguleringsventil fungerer som den kritiske grensesnitten mellom prosessstyringssystemer og fysiske strømmer, og påvirker direkte hele systemets effektivitet og pålitelighet. Å forstå de grunnleggende prinsippene bak valg av reguleringsventil gir ingeniører og driftsledere mulighet til å ta informerte beslutninger som forbedrer langsiktig driftsmessig suksess.

Forståelse av grunnleggende prinsipper for reguleringsventiler

Grundleggende driftsprinsipper

Hver reguleringsventil virker på prinsippet om variabel strømningsbegrensning, der ventilåpningen justeres automatisk eller manuelt for å regulere væskestrømningshastigheter. Reguleringsventilen mottar signaler fra prosesskontrollsystemer, vanligvis i form av pneumatiske, hydrauliske eller elektroniske innganger. Disse signalene svarer til ønskede strømningshastigheter, trykknivåer eller temperaturkrav i prosesssystemet. Ventilens interne komponenter, inkludert setet, stempelen og aktuator-mekanismen, samarbeider for å gi nøyaktig strømningsmodulering. Å forstå disse grunnleggende driftsprinsippene hjelper ingeniører med å velge reguleringsventiler som er i tråd med spesifikke prosesskrav og kontrollsystemarkitekturer.

Forholdet mellom ventilstilling og strømningshastighet definerer den inneboende strømningskarakteristikken til en reguleringsventil, som kan være lineær, lik prosent eller rask åpning. Lineære karakteristikker gir jevne strømningsendringer over hele området av ventilstillinger, noe som gjør dem egnet for applikasjoner som krever konsekvente strømningsøkninger. Lik-prosent-karakteristikker gir mindre strømningsendringer ved lave åpninger og større endringer ved høye åpninger, noe som gir bedre kontrollstabilitet under varierende prosessforhold. Karakteristikker med rask åpning gir maksimal strømning med minimal ventilbevegelse, og er derfor ideelle for på/av-tjenester, snarare enn for nøyaktig modulerende regulering.

Nøkkel ytelsesparametere

Ytelsen til en reguleringsventil avhenger av flere kritiske parametere som må vurderes under valgprosessen. Strømningskoeffisienten (Cv) representerer ventilenes strømningskapasitet og angir hvor mange gallon per minutt vann som vil strømme gjennom reguleringsventilen ved et trykkfall på én pound per square inch. Regulerbarhetsområde definerer forholdet mellom maksimal og minimal regulerbar strømningshastighet, der høyere verdier for regulerbarhetsområde indikerer bedre nedreguleringsmuligheter. Respons tid måler hvor raskt reguleringsventilen kan endre posisjon i svar på styringssignaler, noe som direkte påvirker systemstabiliteten og styringsnøyaktigheten.

Vurderinger av trykkfall påvirker betydelig utvelgelsen og dimensjoneringen av reguleringsspenner. Det tilgjengelige trykkfallet over reguleringsspenningen må levere tilstrekkelig energi for å oppnå ønskede strømningsrater samtidig som stabil drift opprettholdes. Utilstrekkelig trykkfall kan føre til dårlig reguleringsytelse og redusert regulerbarhetsområde, mens for stort trykkfall spiller bort energi og kan føre til kavitasjon eller flashing i væskeapplikasjoner. Korrekte dimensjoneringsberegninger sikrer optimal utnyttelse av trykkfallet og forhindrer driftsproblemer som kan svekke prosessytelsen og utstyrets levetid.

Kritiske valgkriterier

Egenskaper til prosessvæsken

Egenskapene til prosessvæsker påvirker direkte valget av materialer for reguleringsspenner, beregninger av dimensjoner og driftsrelaterte hensyn. Korrosive væsker krever kropper og innredningskomponenter for reguleringsspenner som er fremstilt av korrosjonsbestandige materialer, for eksempel rustfritt stål, eksotiske legeringer eller spesialiserte belagninger. Slipende væsker som inneholder faste partikler krever herdet innredningsmateriale og spesifikke strømningsbanedesigner som minimerer erosjonsskade. Applikasjoner med høy temperatur krever materialer for reguleringsspenner med egnet termisk utvidelsesegenskaper og temperaturklasser som overstiger normale driftsforhold med tilstrekkelige sikkerhetsmarginer.

Væskens viskositet påvirker strømberegninger og ventilstørrelsesbestemmelse, da viskøse væsker krever andre korreksjonsfaktorer enn applikasjoner med lav viskositet. Flere-fase-væsker som inneholder gass-væskeblandinger stiller spesielle krav til valg av reguleringsspenner og krever spesialiserte dimensjoneringmetoder og potensielt tilpassede ventildesign. Kjemisk kompatibilitet mellom prosessvæsker og ventilmaterialer må vurderes grundig for å unngå nedbrytning, forurensning eller sikkerhetsrisiko. Å forstå disse væskeegenskapene gir ingeniører mulighet til å velge reguleringsspenner med passende materialer, design og spesifikasjoner for pålitelig langtidstjeneste.

Driftsbetingelser og miljø

Driftstrykk- og temperaturområder definerer de grunnleggende konstruksjonskravene for utvelgelse av reguleringsspenner. Applikasjoner med høyt trykk krever reguleringsspenner med tilstrekkelige trykkratinger og robust konstruksjon for å tåle systemtrykket med passende sikkerhetsfaktorer. Ekstreme temperaturer påvirker materialeegenskaper, tettheten i tetninger og termisk utvidelse, noe som igjen påvirker konstruksjonen av ventilen og kravene til installasjon. Omgivelsesforhold som luftfuktighet, eksponering for kjemikalier og temperatursvingninger påvirker valget av aktuator og kravene til beskyttende utstyr.

Installasjonsromsbegrensninger begrenser ofte størrelsen på reguleringsspenner og konfigurasjonsalternativene, noe som krever kompakte design eller spesialiserte monteringsarrangementer. Tilgjengelighetskrav for vedlikehold og reparasjonsaktiviteter påvirker valg av ventil og planlegging av installasjon. Elektriske klassifiseringskrav i farlige områder krever intrinsisk sikre eller eksplosjonsbeskyttede aktuatorer med tilsvarende sertifiseringer. Disse miljømessige og driftsmessige faktorene påvirker betydelig kontrollventil utvalgsprosessen og må nøye vurderes for å sikre trygg og pålitelig drift.

Ventiltyper og anvendelser

Kuleventil-konfigurasjoner

Kuleformete reguleringsspenner representerer den vanligste konfigurasjonen for modulerende strømningskontrollapplikasjoner i mange ulike industrier. Enkeltsitete kuleformete spenner gir utmerkede avstengningsegenskaper og nøyaktige strømningskontrollegenskaper, noe som gjør dem egnet for applikasjoner som krever tett avstengning og nøyaktig strømningsmodulering. Dobbeltsetete kuleformete spenner gir reduserte krav til aktuatorstyrke på grunn av trykkbalanseringseffekter, noe som muliggjør større ventilstørrelser med mindre aktuatorer. Tresidige kuleformete spenner gir blanding- eller omstyringsfunksjonalitet for temperaturkontroll og blandingapplikasjoner der flere væskestrømmer må koordineres.

Kassestyrte kuleventiler inneholder sylindriske kasser som styrer ventilkolven og gir flere strømningsbaner for økt kapasitet og redusert støygenerering. Kassedesignet gjør det enkelt å bytte innstillingsdelene for å endre strømningskarakteristikken eller kapasiteten uten å bytte ut hele reguleringventilmonteringen. Innstillingsdesign mot kavitasjon bruker spesialiserte strømningsbaner som gradvis reduserer trykket og forhindrer kavitasjonsskade i væskeapplikasjoner. Disse avanserte gLOBEVENTIL konfigurasjonene gir løsninger for utfordrende applikasjoner samtidig som de beholder de grunnleggende fordelene med den velprøvde kuleventilteknologien.

Roterende ventildesign

Roterende reguleringsskranter bruker en kvartsvingsdrift og gir fordeler når det gjelder plassbesparelse, lavere kostnader og reduserte vedlikeholdsbehov sammenlignet med kuleventiler. Kuleventiler gir utmerket strømningskapasitet og minimale trykkfall, noe som gjør dem egnet for applikasjoner med høy strømningshastighet der det er begrenset tilgjengelig trykkfall. Sveivventiler har kompakte design og lettvekt konstruksjon for applikasjoner med store diameterer der plass- og vektkonsiderasjoner er viktige. Excentriske pluggventiler kombinerer tettningsfordelene til kuleventiler med plassbesparelsene i roterende design.

Rotasjonsventilaktuatorer krever vanligvis mindre luftforbruk og gir raskere responstider sammenlignet med lineære aktuatorer som brukes med kuleventiler. Rotasjonsstyringsventilutforminger kan imidlertid ha begrensninger når det gjelder regulerbarhetsområde og nøyaktighet i forhold til velutformede kuleventilkonfigurasjoner. Valget mellom rotasjons- og lineære ventiltyper avhenger av spesifikke brukskrav, inkludert strømningskapasitet, regulerbarhetsområde, trykkfallbegrensninger og plassbegrensninger. Å forstå fordelene og begrensningene ved ulike rotasjonsstyringsventilutforminger gir ingeniører mulighet til å foreta hensiktsmessige valg for ulike prosessapplikasjoner.

Valg og integrering av aktuator

Pneumatiske aktuator-systemer

Pneumatiske aktuatorer representerer den mest brukte aktueringsmetoden for industrielle reguleringsskraner på grunn av deres pålitelighet, enkelhet og inneboende sikkerhetsegenskaper. Fjær- og membranaktuatorer gir feilsikker drift ved å automatisk plassere reguleringsskranen i en forhåndsbestemt sikker posisjon ved tap av luftforsyning. Kolveaktuatorer genererer høyere krefter og tilbyr mer nøyaktige posisjonsstyringsmuligheter sammenlignet med membranutforminger, noe som gjør dem egnet for større skraner eller applikasjoner med høyt trykk. Dobbeltvirkende pneumatiske aktuatorer tilbyr kraft i begge retninger og kan holde enhver posisjon uten kontinuerlig luftforsyning.

Luftforsyningskrav for pneumatiske aktuatorer må ta hensyn til kvalitet, trykk og strømningshastighet for å sikre pålitelig drift. Instrumentluftsystemer leverer vanligvis ren, tørr luft ved et forsyningstrykk på 20 psig med tilstrekkelig strømningskapasitet for å oppfylle kravene til aktuatorers responsstid. Stillere og andre pneumatiske tilbehørsenheter forbedrer reguleringsspenningens ytelse ved å forbedre posisjonsnøyaktighet, responsstid og diagnostiske muligheter. Riktig dimensjonering av pneumatiske aktuatorer krever vurdering av nødvendig kraft eller dreiemoment, tilgjengelig luftforsyningstrykk og ønskede responskarakteristika.

Elektriske og hydrauliske alternativer

Elektriske aktuatorer gir nøyaktig posisjonskontroll og integrasjonsmuligheter med digitale kontrollsystemer, noe som eliminerer behovet for komprimert luftsystemer i noen applikasjoner. Motorstyrte aktuatorer gir høy kraftkapasitet og kan utstyres med sofistikerte kontroll-elektronikk for avanserte posisjons- og diagnostikkfunksjoner. Elektriske aktuatorer krever vanligvis mer komplekse kontrollsystemer og kan ha begrensninger i eksplosjonsfarlige områder uten tilsvarende elektrisk beskyttelse. De gir imidlertid fordeler når det gjelder nøyaktighet, gjentagelighet og integrasjon med moderne digitale kontrollplattformer.

Hydrauliske aktuatorer genererer ekstremt høye krefter og rask respons, noe som gjør dem egnet for store reguleringsspenner eller nødstengningstjenester. Kompleksiteten og kostnadene til hydrauliske systemer begrenser vanligvis bruken til spesialiserte applikasjoner der pneumatiske eller elektriske alternativer ikke kan oppfylle ytelseskravene. Hydrauliske aktuator-systemer krever omhyggelig vurdering av væskekompatibilitet, miljøpåvirkning og vedlikeholdsbehov. Valg av aktuatorteknologi avhenger av applikasjonskrav, tilgjengelige hjelpeenergikilder, miljøhensyn og integrasjonskrav til eksisterende kontrollsystemer.

Dimensjonering og ytelsesberegninger

Bestemmelse av strømningskoeffisient

Nøyaktig dimensjonering av reguleringsspenner krever nøyaktige beregninger av strømningskoeffisienter basert på prosessvæskens egenskaper, driftsforhold og ønskede strømningshastigheter. Den grunnleggende dimensjoneringslikningen knytter sammen strømningshastighet, trykkfall, væsketetthet og strømningskoeffisient gjennom etablerte sammenhenger som er definert i bransjestandarder. For væskeapplikasjoner brukes andre dimensjoneringslikninger enn for gass- eller dampapplikasjoner, med spesifikke korreksjoner for viskositet, kritisk trykkforhold og kompressibilitetseffekter. Riktig dimensjonering sikrer tilstrekkelig kapasitet for reguleringsspenner samtidig som overdimensjonering unngås – noe som kan føre til dårlig reguleringsevne og unødvendige kostnader.

Kavitasjon og flashing påvirker betydelig beregningene av reguleringsspenning for ventiler i væskeapplikasjoner. Kavitasjon oppstår når lokalt trykk faller under væskens damptrykk, noe som fører til dannelse av dampbobler som kollapser nedstrøms og forårsaker støy, vibrasjoner og erosjonsskade. Tilstander med strupet strøm begrenser maksimalt oppnåelig strømningshastighet uavhengig av ytterligere økninger i trykkfall. Beregningene av ventilstørrelse må ta hensyn til disse fenomenene for å velge passende regulerventilutforminger og forutsi den faktiske ytelsen under ulike driftsforhold.

Regulerbarhetsområde og nedjusteringskrav

Reguleringsventilens omfangsforhold definerer forholdet mellom maksimal og minimal kontrollerbar strømningshastighet, og påvirker direkte prosesskontrollens evne og fleksibilitet. Applikasjoner med høyt omfangsforhold krever reguleringsventiler med lineære installerte egenskaper og stabil drift ved lave strømningshastigheter. Kravene til nedregulering avhenger av prosessvariabiliteten og kravene til kontrollsystemet, og typiske industrielle applikasjoner krever omfangsforhold mellom 20:1 og 50:1. Avanserte reguleringsventilkonstruksjoner kan oppnå omfangsforhold som overstiger 100:1 gjennom spesialiserte innsatsdesign og presisferdigingsmetoder.

Monterte strømningskarakteristikker avviker fra inneboende karakteristikker på grunn av systemets trykkfall og rørkonfigurasjoner. Høye systemtrykkfall har en tendens til å linearisere lik-prosent-reguleringsventilkarakteristikker, mens lave systemtrykkfall kan føre til raskåpnings-monterte karakteristikker. Riktige dimensjoneringsberegninger tar både inneboende ventilkarakteristikker og systemeffekter i betraktning for å forutsi den faktiske monterte ytelsen. Å forstå disse sammenhengene gir ingeniører mulighet til å velge reguleringsventilkarakteristikker som gir optimal reguleringseffekt over hele driftsområdet.

Installasjons- og vedlikeholdshensyn

Rørlegging og systemintegrering

Riktig installasjon av reguleringsspenner krever nøye oppmerksomhet på rørledningsdesign, støttestrukturer og tilgjengelighetskrav som påvirker langsiktig ytelse og vedlikeholdsaktiviteter. Lengder med rette rør oppstrøms og nedstrøms reguleringsspenner hjelper til å etablere stabile strømningsprofiler og forbedrer nøyaktigheten ved dimensjonering. Tilstrekkelig rørstøtte forhindrer overføring av mekanisk spenning til reguleringsspennekroppen og aktuatorkomponentene. Avsperringsspenner og omgåelsesarrangementer forenkler vedlikeholdsarbeidet og gir operativ fleksibilitet for prosessregulering under vedlikehold av spenner.

Stillingen til reguleringsspenningen påvirker ytelsen til aktuatoren, tilgjengeligheten og avløpsforholdene i ulike installasjonskonfigurasjoner. Vertikale installasjoner kan kreve spesielle monteringsarrangementer for aktuatoren og må ta hensyn til virkningen av væskekolonnen på kraftberegningene. Horisontale installasjoner gir vanligvis bedre tilgjengelighet, men kan kreve ekstra støtte for store ventiler og aktuatorer. Riktige installasjonsrutiner inkluderer oppmerksomhet på elektriske tilkoblinger, ruting av pneumatiske rør og beskyttelse mot miljøpåvirkninger som kan påvirke ytelsen og påliteligheten til reguleringsspenningen.

Forebyggende vedlikeholdsprogrammer

Systematiske forebyggende vedlikeholdsprogrammer forlenger betydelig levetiden til reguleringsspenner og sikrer optimal ytelse gjennom hele utstyrets levetid. Rutinemessige inspeksjonsplaner bør inkludere visuell undersøkelse av aktuatorkomponenter, pneumatiske tilkoblinger og ventilkroppens tilstand. Diagnostisk testing med bærbare instrumenter kan oppdage problemer i tidlig fase, før de fører til prosessavbrudd eller utstyrsfeil. Ytelsesovervåking gjennom analyse av data fra kontrollsystemet hjelper til å identifisere gradvis nedgang i ytelse og optimalisere tidspunktet for vedlikehold.

Vedlikehold av reservedelslager sikrer tilgjengeligheten av kritiske komponenter for nødrepars og planlagte vedlikeholdsaktiviteter. Vanlige slitasjedeler inkluderer ventilsæler, tettningsmaterialer, membraner og posisjonerdeler som må byttes ut periodisk basert på driftsforhold og driftstid. Korrekt dokumentasjon av vedlikeholdsaktiviteter og ytelsestrender gir verdifull informasjon for fremtidige valg av styringsventiler og bidrar til å optimalisere vedlikeholdsintervaller. Opplæringsprogrammer for vedlikeholdsansatte sikrer riktige prosedyrer og sikkerhetsrutiner under vedlikehold av styringsventiler.

Ofte stilte spørsmål

Hvilke faktorer avgjør den passende størrelsen på en styringsventil for en spesifikk applikasjon?

Utforming av reguleringsspenner avhenger av maksimalt nødvendig strømningshastighet, tilgjengelig trykkfall, væskeegenskaper og krav til regulerbarhetsområde. Ingeniører må beregne strømningskoeffisienten (Cv) ved hjelp av standardutformingslikninger som tar hensyn til forholdene for væske- eller gassdrift. Riktig utforming krever vanligvis at reguleringsspenner opererer mellom 70–90 % åpne ved maksimal strømningshastighet for å opprettholde gode reguleringskarakteristika og sikre kapasitetsmargin for fremtidige behov. For store spenner gir dårlig reguleringsytelse ved lave strømningshastigheter, mens for små spenner ikke kan oppnå de nødvendige strømningshastighetene.

Hvordan velger jeg mellom pneumatiske og elektriske aktuatorer for industrielle applikasjoner?

Pneumatiske aktuatorer tilbyr enkelhet, pålitelighet og inneboende sikkerhetsfordeler for de fleste industrielle reguleringsskrankeapplikasjoner, spesielt i farlige miljøer. Elektriske aktuatorer gir bedre posisjonsnøyaktighet og integrasjonsmuligheter med digitale styresystemer, men krever mer komplisert installasjon og beskyttelse i klassifiserte områder. Valget avhenger av tilgjengelige hjelpemidler, nøyaktighetskrav, miljøforhold og arkitekturen til styresystemet. Pneumatiske aktuatorer koster vanligvis mindre ved innkjøp og krever enklere vedlikeholdsprosedyrer sammenlignet med elektriske alternativer.

Hvilke vedlikeholdsaktiviteter er avgjørende for optimal ytelse til reguleringsskranke?

Viktig vedlikehold inkluderer regelmessig inspeksjon av tettheten til pakningen, kalibrering av aktuator og justering av posisjonsgiver for å opprettholde nøyaktig posisjonering. Periodisk ytelsestesting bør bekrefte styringsventilens kapasitet, responstid og stengemulighet i henhold til prosesskravene. Forutsigende vedlikeholdsteknikker som bruker vibrasjonsanalyse og delvis slagtesting kan identifisere utviklende problemer før feil oppstår. Dokumentasjon av vedlikeholdsaktiviteter og ytelsestrender hjelper til med å optimere serviceintervaller og planlegge fremtidig utskifting eller oppgradering av utstyr.

Hvordan påvirker egenskapene til prosessvæsken materialevalget for styringsventiler?

Korrosive væsker krever konstruksjon i rustfritt stål eller eksotiske legeringer med tilsvarende korrosjonsbestandighetsklasser for spesifikke kjemiske miljøer. Applikasjoner med høy temperatur krever materialer med tilstrekkelige temperaturklasser og termiske utvidelsesegenskaper for å unngå klemming eller lekkasje. Slittende tjenester krever herdet trimmateriale og design som minimerer erosjonsskade på seteflater. Kjemisk kompatibilitetstesting sikrer at de valgte materialene ikke vil degraderes eller forurene prosessvæsker gjennom den forventede levetiden til reguleringssystemet.
